Privat Desain PCB

Belajar PCB otodidak, tapi nggak pernah jadi?

Belajar desain PCB 1-on-1 pakai KiCad, langsung dengan project nyata. Mulai dari diagram blok sampai file siap produksi, dan kamu didampingi sampai PCB-mu benar-benar jadi.

Daftar via WhatsApp Lihat materi
1 peserta · 1 mentor Online / offline KiCad (gratis)
8tahap, sampai PCB dicetak
∞tidak dibatasi jumlah pertemuan
80+proyek PCB dikerjakan mentor
BELAJAR LAPIS DEMI LAPIS
Pernah mengalami ini?

Tutorial sudah ditonton, PCB belum juga jadi.

  • Bingung mulai dari mana: skematik dulu atau layout?
  • Tidak tahu cara memilih footprint dan lebar jalur yang benar
  • Takut salah saat memesan ke pabrik, lalu uang dan waktu terbuang
  • Tidak ada tempat bertanya saat mentok

Masalahnya bukan karena kamu kurang pintar. Belajar sendiri memang lambat karena tidak ada yang mengecek pekerjaanmu.

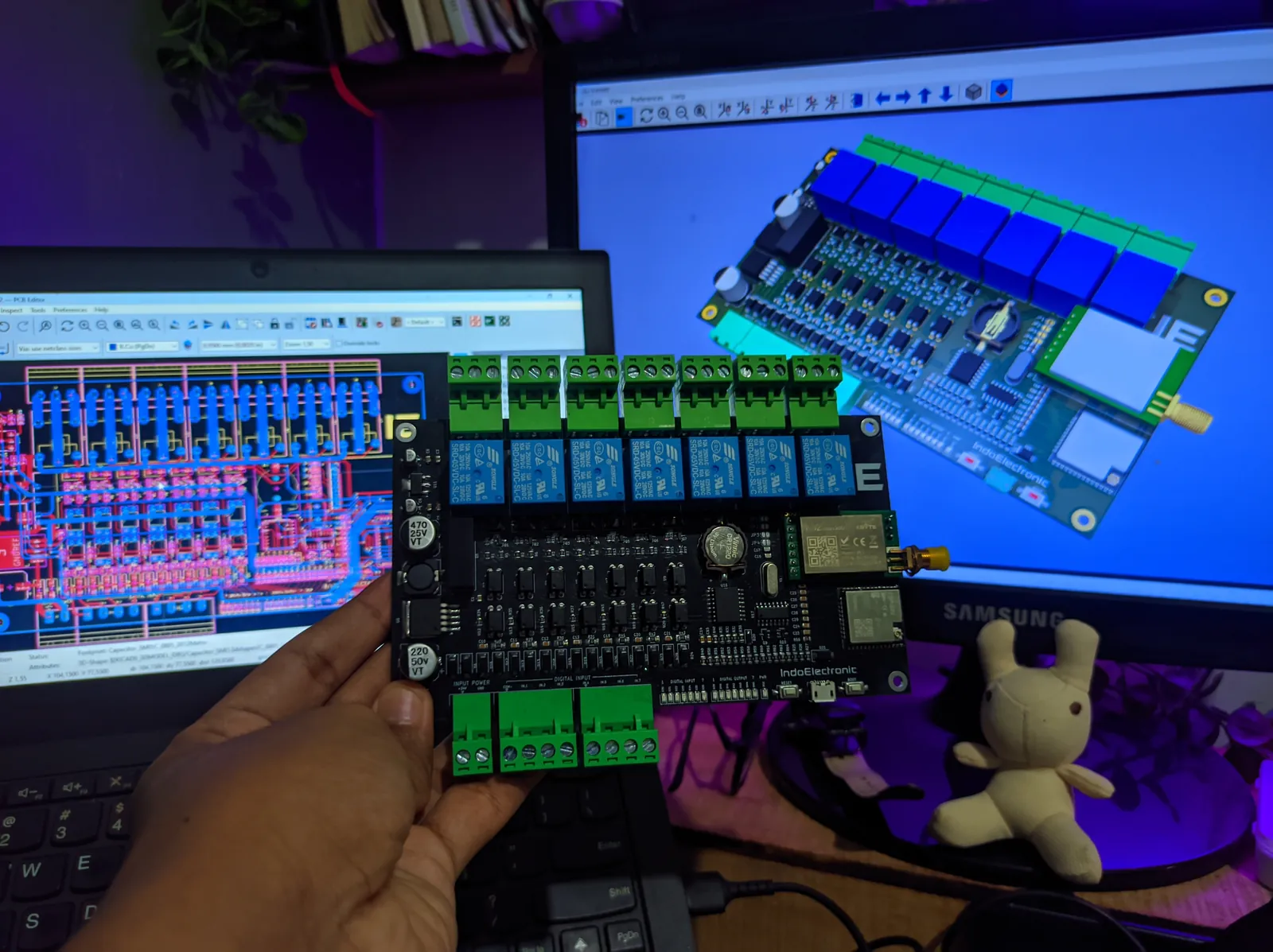

Board PCB hasil produksi dipegang di depan layar desain KiCad
Format kelas

1 peserta. 1 mentor. Project nyata.

01 — FOKUS

Full 1-on-1

Materi mengikuti kecepatanmu. Tidak ada teman sekelas yang harus ditunggu atau dikejar.

02 — PRAKTIK

Langsung project

Belajar sambil mengerjakan board sungguhan, bukan sekadar teori dan contoh di slide.

03 — TUNTAS

Sampai PCB jadi

Didampingi sampai file-mu lolos validasi dan siap dikirim ke pabrik PCB.

Yang dipelajari

8 tahap, dari nol sampai PCB dicetak.

Urutannya sama dengan alur kerja desainer PCB profesional, dan sama dengan yang dipakai SALTECH untuk proyek klien.

  1. Requirement & spesifikasiFungsi alat, power budget, ukuran box, target biaya.
  2. Block diagram & komponenSistem dipecah per blok, part dipilih yang mudah didapat.
  3. Schematic + ERCRangkaian lengkap, dicek dengan Electrical Rules Check.
  4. Footprint & libraryFootprint diverifikasi ke datasheet sebelum layout.
  5. Board outline & placementBentuk board mengikuti box, komponen ditata per blok.
  6. Routing + DRCLebar jalur sesuai arus, ground plane, Design Rules Check.
  7. File produksi & cek DFMGerber, drill, BOM, CPL, dicek di Gerber viewer.
  8. Order PCB & assemblyCetak di pabrik lokal/Cina, lalu solder & rakit.
  9. Bring-up & testingUji bertahap: power, komunikasi, lalu fungsi. TIDAK TERMASUK
Hasil kelas

Yang kamu bawa pulang.

01

Desain PCB proyekmu

Skematik, layout, dan file Gerber dari proyek yang kamu kerjakan sendiri selama kelas.

02

Alur kerja yang runtut

Urutan kerja desainer PCB: dari diagram blok, skematik, layout, sampai validasi sebelum cetak.

03

Tempat bertanya

Mentor mendampingi sampai proyekmu selesai, jadi kamu tidak mentok sendirian.

Biaya

Satu harga. Semua materi.

Privat Desain PCB · 1-on-1
Rp1.500.000

Full pembelajaran, tanpa paket-paketan.

  • 8 tahap, dari requirement sampai order PCB
  • Tidak dibatasi jumlah pertemuan
  • Didampingi sampai proyekmu selesai
  • Maksimal 3 jam per sesi per hari
  • Pakai KiCad: software gratis, legal, dan dipakai industri
Daftar via WhatsApp
Untuk siapa

Kelas ini cocok untuk kamu yang…

Mahasiswa

Butuh PCB rapi untuk tugas akhir, skripsi, atau lomba — dan ingin paham cara membuatnya sendiri.

Maker & hobbyist

Sudah biasa pakai Arduino/ESP32 dan ingin naik level dari breadboard ke PCB sendiri.

Engineer & teknisi

Ingin menambah skill desain hardware untuk pekerjaan atau karier.

Pemilik usaha / startup

Ingin bisa membuat dan merevisi desain PCB produk sendiri.

Syarif sedang mengajar
Saat mengajar
Mentor

Belajar dari yang mengerjakan tiap hari.

M Syarif Al Luthfi, engineering designer di SALTECH. Sudah menyelesaikan 80+ proyek PCB untuk klien: IoT, Smart PJU, otomasi industri, monitoring energi, sampai trainer kit.

Yang kamu pelajari adalah cara kerja yang dipakai untuk proyek klien sungguhan, termasuk kesalahan yang sering terjadi dan cara menghindarinya.

Portofolio mentor

Ini yang bisa kamu pelajari cara membuatnya.

Sebagian proyek klien yang dikerjakan mentor, dipublikasikan atas izin klien.

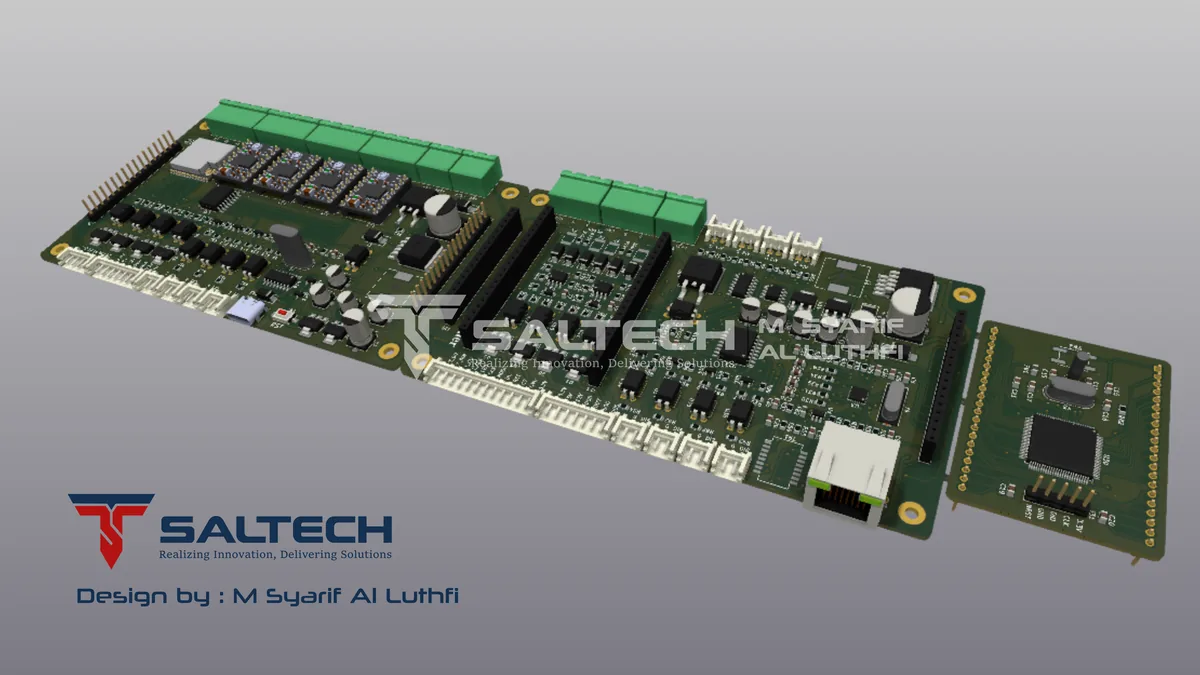

Render 3D mainboard CNC controller

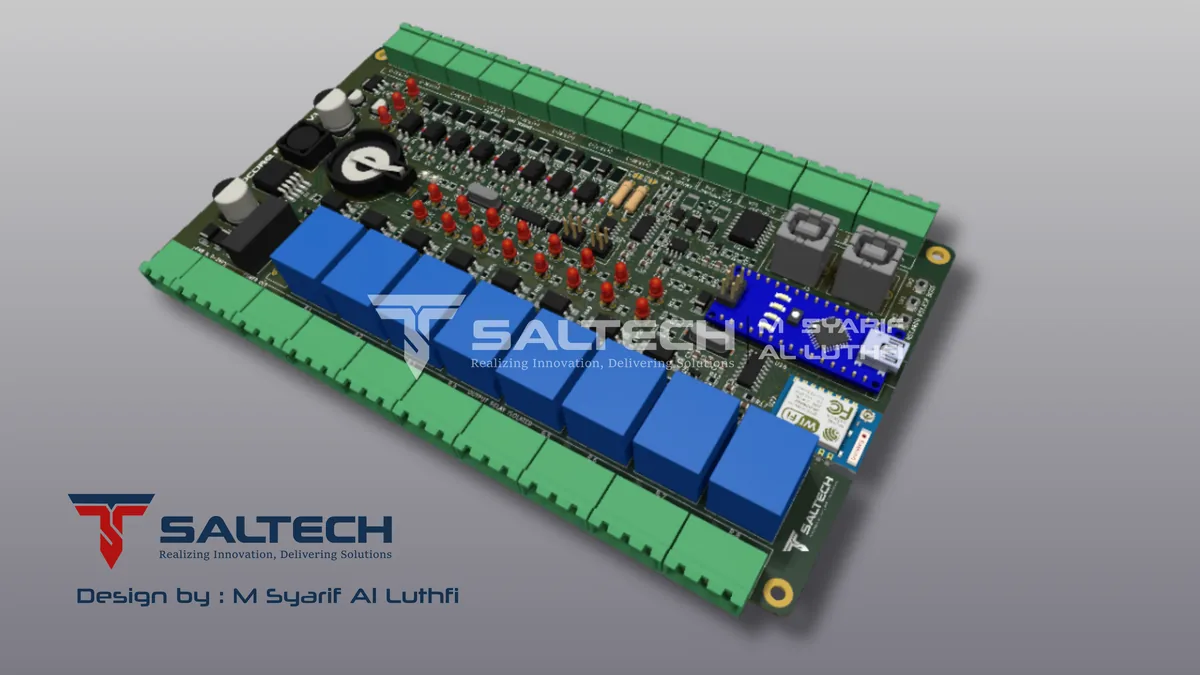

Render 3D controller relay 8 kanal

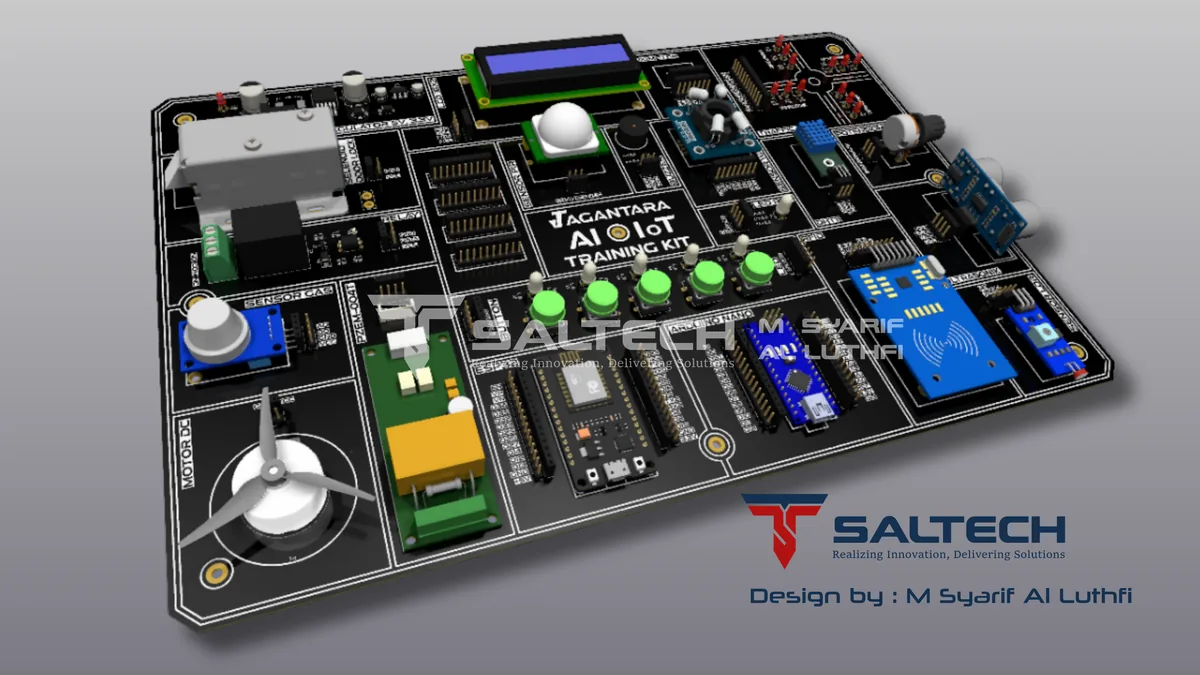

Render 3D trainer kit AIoT

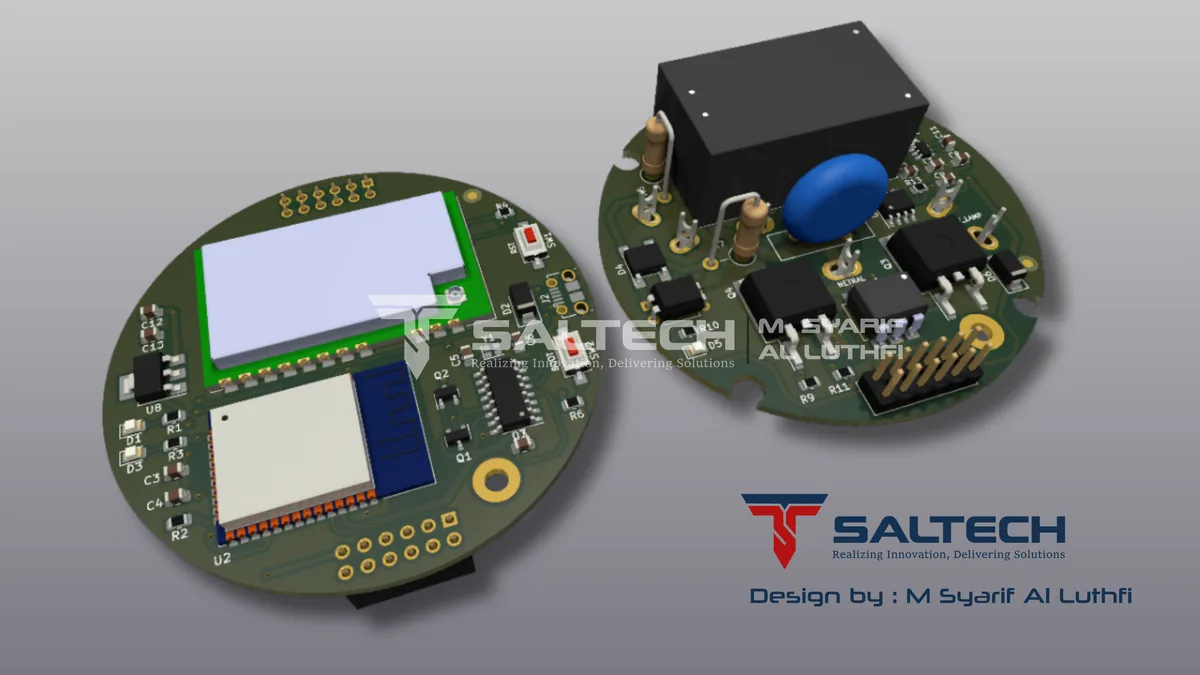

Render 3D smart PJU bentuk bulat NEMA 7

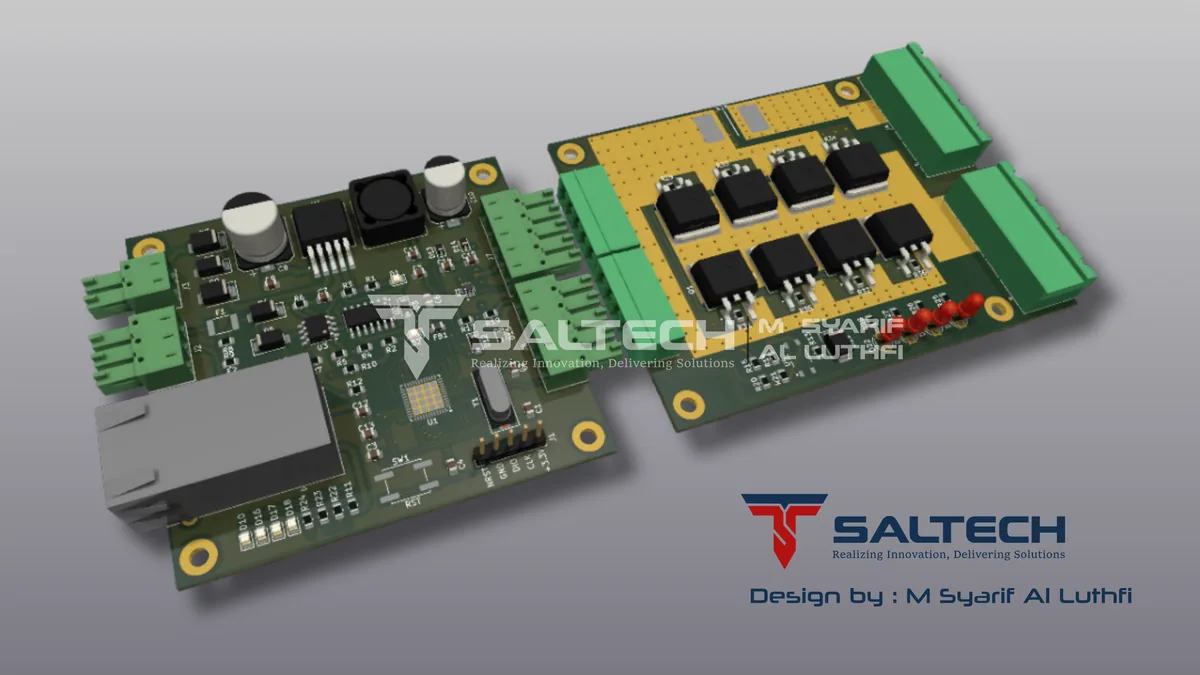

Render 3D controller ethernet dan driver MOSFET

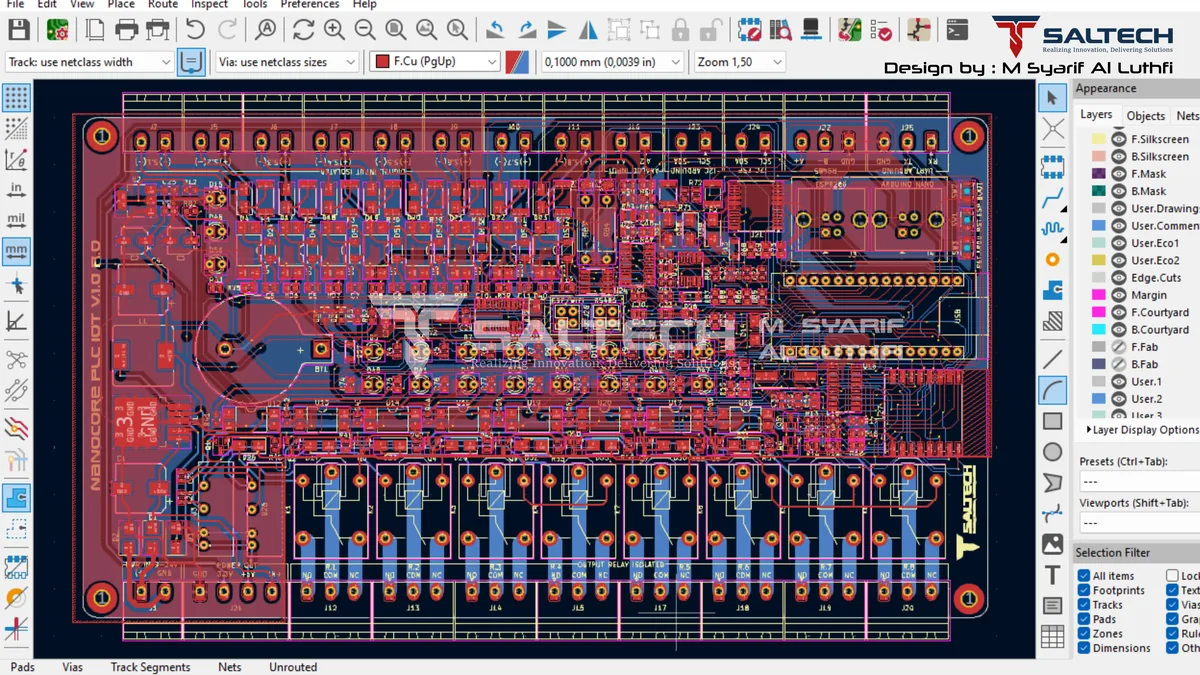

Screenshot layout routing PCB 2 layer di KiCad
FAQ

Yang sering ditanyakan.

Saya benar-benar pemula. Bisa ikut?

Bisa. Materi dimulai dari diagram blok dan skematik dasar. Karena 1-on-1, kecepatan belajar disesuaikan dengan kemampuanmu.

Software apa yang dipakai? Perlu laptop spek tinggi?

Kelas ini memakai KiCad, software gratis dan legal yang dipakai di industri. KiCad cukup ringan, jadi laptop biasa sudah cukup.

Kelasnya online atau offline?

Tersedia online dan offline. Untuk offline, lokasi kami di Sleman, Yogyakarta. Detail jadwal dan tempat bisa dibicarakan via WhatsApp.

Berapa lama sampai selesai?

Tergantung kecepatan belajar dan proyekmu. Jumlah pertemuan tidak dibatasi, maksimal 3 jam per sesi per hari, dan kamu didampingi sampai proyek selesai.

Apa ada biaya tambahan?

Rp1.500.000 sudah mencakup semua materi dan pendampingan. Biaya cetak PCB di pabrik (kalau kamu ingin mencetak board-mu) dibayar terpisah langsung ke pabrik.

Lokasi

Workshop kami di Sleman, Yogyakarta.

SALTECH Innovation

Candran, Sidoarum, Godean,
Sleman, Daerah Istimewa Yogyakarta

Kelas offline diadakan di sini, dengan jadwal yang diatur dulu via WhatsApp. Kelas online bisa diikuti dari mana saja.

Buka di Google Maps Tanya lokasi via WhatsApp
Daftar sekarang

Desain PCB pertamamu, mulai minggu ini.

Chat kami untuk cek jadwal yang cocok. Karena 1-on-1, slot per minggu terbatas.

Daftar via WhatsApp 0899-5081-313

Butuh PCB-nya dibuatkan saja? Lihat jasa desain PCB →
