Kelas Video · KiCad 10 · Berbasis Proyek

Desain PCB produk, bukan cuma klik tombol.

Rancang board ESP32 2-relay dari nol sampai file siap produksi: requirement, power budget, schematic, layout yang muat di box, sampai Gerber dan BOM. Setiap keputusan desain dijelaskan alasannya, lengkap dengan hitungannya.

38video, Bahasa Indonesia
±5–6jam materi
1produk utuh dari nol
Board ESP32 + relay hasil produksi di depan desainnya di KiCad RILIS 11 NOV 2026
Kenapa kelas ini

Tutorial KiCad banyak. Board yang jadi, sedikit.

  • Bisa menggambar schematic, tapi tidak tahu kenapa komponennya dipilih
  • Board sudah dicetak, ternyata tidak muat di box atau ESP32 restart sendiri
  • Ikut tutorial yang bilang "optocoupler = isolasi", padahal tidak selalu
  • Tidak yakin file Gerber-nya sudah benar sebelum order

Di kelas ini kamu belajar cara berpikir desainer PCB: masalah dulu, lalu hitungan, lalu keputusan. Dengan cara itu kamu bisa mendesain board lain, bukan cuma meniru satu proyek.

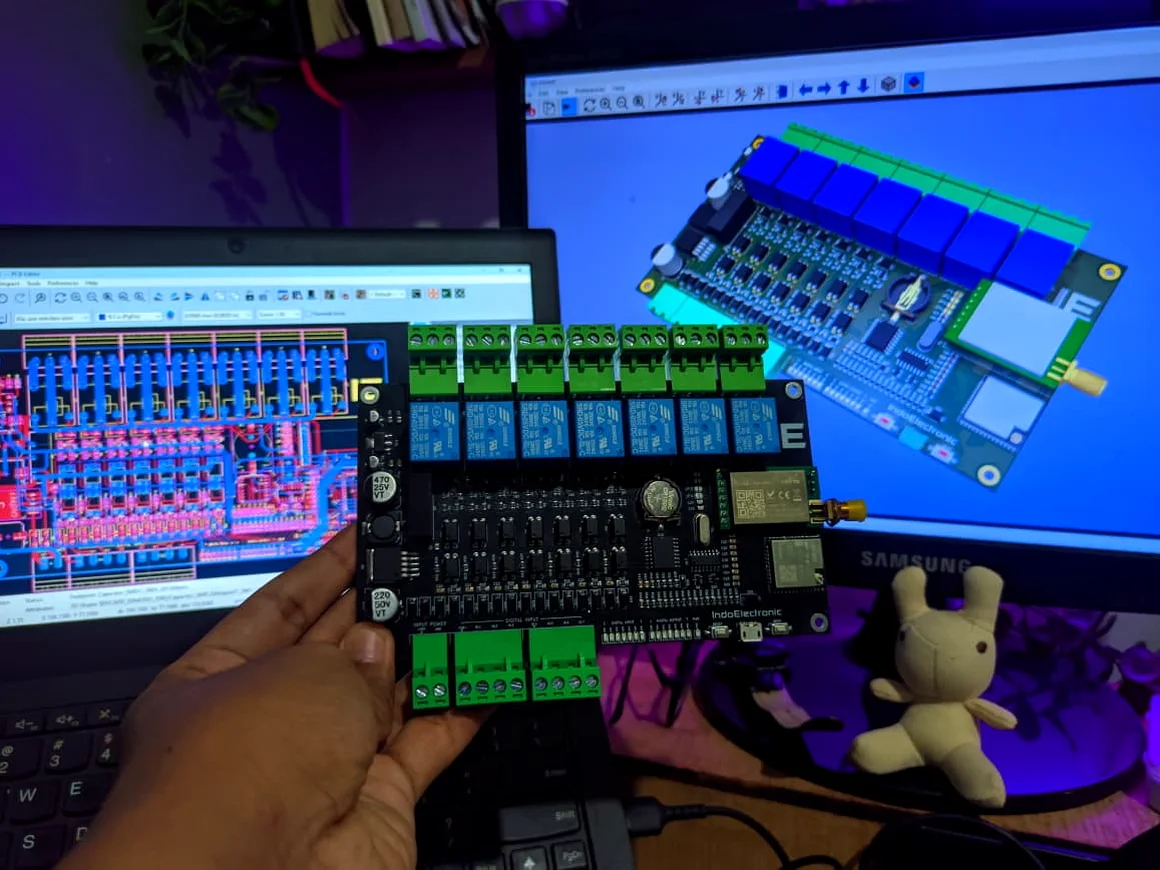

Desain PCB di layar dan board hasil produksinya
Yang jarang ada di kelas lain

Bukan sekadar belajar KiCad. Belajar membuat produk.

SEBELUM MEMBUKA KICAD

Rencana dulu, baru gambar

Kamu belajar menulis kebutuhan alat dan menghitung kebutuhan daya lebih dulu. Dari situ, pilihan komponen dan ukuran jalur sudah jelas sebelum mulai menggambar.

LURUSKAN SALAH KAPRAH

Optocoupler tidak selalu mengisolasi

Banyak tutorial bilang optocoupler pasti mengisolasi. Faktanya tergantung sumber dayanya. Kamu akan paham kenapa modul relay punya jumper JD-VCC.

PCB PAS DI BOX

Ukur box sebelum desain

Bentuk PCB dibuat dari hasil ukur box dengan jangka sorong, lalu dicek dengan print kertas ukuran asli. Tidak ada lagi PCB yang tidak muat.

HITUNGAN JUJUR

Relay 10A, kenapa dipakai 5A?

Angka di badan relay bukan batas yang aman untuk PCB-mu. Kamu belajar menghitung lebar jalur dan jarak aman supaya board tidak panas atau terbakar.

KHUSUS ESP32

Supaya ESP32 tidak rewel

Pin mana yang tidak boleh dipakai sembarangan, rangkaian auto-reset agar upload lancar, dan aturan antena supaya WiFi tidak lemah.

SIAP DICETAK

File pabrik yang benar

Export Gerber, cek ulang di GerbView, dan siapkan BOM lengkap dengan komponen pengganti. File siap dikirim ke pabrik tanpa bolak-balik revisi.

Cakupan kelas

Volume 1 membahas tahap 1 sampai 7.

Alur 9 tahap yang sama dengan kelas privat dan proyek klien SALTECH. Tahap 8–9 dibahas di Volume 2.

  1. Requirement & spesifikasiFungsi alat, power budget, ukuran box, target biaya.
  2. Block diagram & komponenSistem dipecah per blok, part dipilih yang mudah didapat.
  3. Schematic + ERCRangkaian lengkap, dicek dengan Electrical Rules Check.
  4. Footprint & libraryFootprint diverifikasi ke datasheet sebelum layout.
  5. Board outline & placementBentuk board mengikuti box, komponen ditata per blok.
  6. Routing + DRCLebar jalur sesuai arus, ground plane, Design Rules Check.
  7. File produksi & cek DFMGerber, drill, BOM, CPL, dicek di Gerber viewer.
  8. Order PCB & assemblyCetak di pabrik lokal/Cina, lalu solder & rakit. VOLUME 2
  9. Bring-up & testingUji bertahap: power, komunikasi, lalu fungsi. VOLUME 2
Isi kelas · Volume 1

38 video, urut seperti kerja nyata.

Klik tiap bagian untuk melihat daftar videonya.

MODUL 0Pembuka3 video · ±19 menit
  1. 0.1Apa yang akan kita rancang5 mnt
  2. 0.2Cara belajar & peta perjalanan6 mnt
  3. 0.3Instalasi & pengaturan KiCad 108 mnt
FASE 1Product Definition4 video · ±26 menit
  1. 1.1Alat vs produk, menulis requirement6 mnt
  2. 1.2Spesifikasi produk & scope freeze7 mnt
  3. 1.3Block diagram sistem5 mnt
  4. 1.4Power budget: satu tabel, lima keputusan★8 mnt
FASE 2Schematic13 video · ±2 jam
  1. 2.1Tur schematic editor8 mnt
  2. 2.2Mengapa butuh regulator6 mnt
  3. 2.3Power section LM259610 mnt
  4. 2.4AMS1117 & decoupling★10 mnt
  5. 2.5Proteksi input8 mnt
  6. 2.6ESP32-WROOM & strapping pin★10 mnt
  7. 2.7USB-C & CH3409 mnt
  8. 2.8Auto-reset BOOT & EN11 mnt
  9. 2.9Relay driver7 mnt
  10. 2.10Optocoupler & JD-VCC★★18 mnt
  11. 2.11Flyback diode & LED status7 mnt
  12. 2.12Terminal output & konektor6 mnt
  13. 2.13ERC & schematic review7 mnt
FASE 3PCB Layout11 video · ±1,5 jam
  1. 3.1Dari schematic ke PCB6 mnt
  2. 3.2Memilih footprint yang benar★8 mnt
  3. 3.3Mengukur box & board outline★★17 mnt
  4. 3.4Strategi placement7 mnt
  5. 3.5Placement power & thermal7 mnt
  6. 3.6Aturan antena ESP32★6 mnt
  7. 3.7Lebar trace: kenapa 5A, bukan 10A★7 mnt
  8. 3.8Routing jalur daya & zona 220V★10 mnt
  9. 3.9Ground plane & copper pour7 mnt
  10. 3.10Silkscreen7 mnt
  11. 3.11DRC & final review9 mnt
FASE 4File Produksi4 video · ±29 menit
  1. 4.1Menyiapkan BOM7 mnt
  2. 4.2Export Gerber & cek GerbView7 mnt
  3. 4.3Memahami proses order PCB7 mnt
  4. 4.4Tes kertas final & paket produksi8 mnt
BONUSBonus & Penutup3 video · ±17 menit
  1. B1Kesalahan nyata yang memaksa revisi board6 mnt
  2. B2Membuat board versi kamu sendiri6 mnt
  3. PPenutup Volume 15 mnt

★ modul pembeda  ·  Volume 1 membahas desain sampai file siap produksi. Order PCB, solder, testing, dan firmware dibahas di Volume 2.

Yang kamu dapat

Bukan cuma video.

38 video±5–6 jam, Bahasa Indonesia, akses selamanya
Materi pesertaKartu proyek, aturan desain, checklist, lembar kerja & kuis
File proyekProyek KiCad lengkap sebagai kunci jawaban
BOM siap pakaiDaftar komponen + alternatif part
Harga pre-order

Pilih paket. Promo untuk 20 orang pertama.

Setelah 20 kuota promo habis, harga kembali normal.

Video

Belajar mandiri, kapan saja.

Rp199rbRp349rb
HEMAT Rp150rb
  • 38 video, akses selamanya
  • Materi pendukung peserta (PDF)
  • File proyek KiCad + BOM
Pesan paket Video
PALING LENGKAP

Video + Workshop Live

Belajar mandiri + tanya langsung ke pengajar.

Rp399rbRp599rb
HEMAT Rp200rb
  • Semua isi paket Video
  • 2 sesi workshop live tanya jawab & review
  • Rekaman workshop
Pesan Video + Workshop

Pembayaran aman via QRIS, transfer bank, atau e-wallet. Akses dikirim ke email & WhatsApp.

Jadwal

Catat tanggalnya.

11NOV
Video dirilisAkses dikirim ke semua pembeli
28NOV
Workshop live #1Sabtu · khusus paket Workshop
19DES
Workshop live #2Sabtu · khusus paket Workshop
Untuk siapa

Kelas ini cocok untuk kamu yang…

Mahasiswa teknik

Ingin bisa desain PCB sungguhan untuk tugas akhir, lomba, atau portofolio kerja.

Maker & hobbyist

Sudah biasa pakai Arduino/ESP32 dan ingin naik dari breadboard ke board buatan sendiri.

Engineer & teknisi

Ingin menambah skill desain hardware dengan alur kerja yang runtut.

Calon freelancer PCB

Ingin bisa menerima jasa desain PCB dengan paket file produksi yang rapi.

Pengajar

Belajar dari yang mengerjakan tiap hari.

Muhammad Syarif Al Luthfi, S.Pd, Embedded Hardware Engineer di SALTECH Innovation. 6+ tahun pengalaman, 80+ proyek embedded & IoT, mantan Lead R&D Hardware Engineer, dan pengajar 3 batch workshop desain PCB KiCad.

Isi kelas ini adalah cara kerja yang dipakai untuk proyek klien sungguhan, termasuk kesalahan yang pernah dibuat dan cara menghindarinya.

FAQ

Yang sering ditanyakan.

Software apa yang dipakai?

KiCad 10: gratis, legal, dan dipakai di industri. Cara instalasinya ada di video 0.3.

Perlu pengalaman sebelumnya?

Cukup paham dasar elektronika dan pernah memakai Arduino atau ESP32. Kamu tidak perlu pernah membuka KiCad.

Kapan bisa mulai menonton?

Video dirilis 11 November 2026. Link akses dikirim ke email dan WhatsApp semua pembeli.

Apakah board-nya dicetak dan dirakit di kelas ini?

Volume 1 fokus pada desain sampai file siap produksi (Gerber & BOM). Order PCB, solder, testing, dan firmware dibahas di Volume 2.

Kalau tidak bisa ikut workshop live?

Rekaman workshop dibagikan ke semua peserta paket Video + Workshop.

Bedanya dengan kelas Privat 1-on-1?

Kursus video untuk belajar mandiri dengan satu proyek yang sudah ditentukan. Kelas Privat didampingi langsung 1-on-1 dan bisa memakai proyekmu sendiri.

Kuota promo terbatas

Board pertamamu, dari ide sampai siap produksi.

Amankan harga promo sebelum 20 kuota habis.

Mau didampingi langsung? Lihat kelas Privat 1-on-1 →

Promo mulai Rp199rb · Pilih paket
